Sludge Dewatering: Methods, Technologies & Systems for Wastewater Treatment

Co je odvodňování – a proč je důležité pro kalové hospodářství

Odvodnění je mechanické nebo fyzikální odstranění vody ze směsi pevná látka-kapalina za účelem zmenšení jejího objemu a zvýšení obsahu pevných látek. V kontextu čištění odpadních vod se odvodnění týká konkrétně procesu oddělování vody od kalu – polotuhého vedlejšího produktu generovaného během primárních, sekundárních a terciárních fází čištění – za účelem výroby manipulovatelného, ​​přepravitelného koláče vhodného pro likvidaci, aplikaci na půdu nebo další zpracování.

Ekonomický a provozní případ odvodňování je jednoduchý. Surový kal z odpadních vod obvykle obsahuje 95–99 % hmotnostních vody . Snížení obsahu vlhkosti z 97 % na 75 % prostřednictvím mechanického odvodnění snižuje objem kalu zhruba o 88 %, čímž se dramaticky snižují náklady na dopravu, poplatky za skládkování a spotřeba energie při následném tepelném zpracování. U středně velké komunální čistírny odpadních vod zpracovávající 50 000 m³/den se toto snížení objemu může promítnout do úspor několika set tisíc dolarů ročně jen na nákladech na likvidaci kalu.

Kromě snížení objemu odvodnění také stabilizuje kal pro manipulaci – dobře odvodněný koláč s obsahem 20–25 % celkových pevných látek (TS) může být dopravován pásem nebo šnekem bez čerpání, stohován pro dočasné skladování a nakládán do nákladních automobilů bez speciálního vybavení.

Zahušťování kalu vs. odvodňování: Pochopení rozdílu

Zahušťování kalu a odvodňování jsou sekvenční, ale odlišné operace v kompletním sledu kalového hospodářství. Záměna těchto dvou vede k nesprávnému výběru zařízení a neefektivitě procesu.

Zahušťování je gravitační nebo nízkosmykový mechanický proces, který koncentruje zředěný kal z 0,5–2 % TS na přibližně 3–8 % TS. Nejedná se o konečný odvodňovací krok – zahuštěný kal zůstává čerpatelný a tekutý. Primárním účelem je snížit objem přiváděný do navazujících vyhnívacích nádrží nebo odvodňovacích zařízení, snížit jejich dimenzování a provozní náklady. Mezi běžné technologie zahušťování patří gravitační zahušťovadla, zahušťovadla pro flotaci rozpuštěným vzduchem (DAF), rotační bubnová zahušťovadla a gravitační pásová zahušťovadla.

Odvodňování následuje zahušťování a využívá mechanický tlak, vakuum nebo odstředivou sílu k vytlačení obsahu pevných látek v kalu z rozsahu 3–8 % TS na 15–35 % TS – vytváří polotuhý koláč. Při tomto obsahu pevných látek přechází materiál z tekutiny, která musí být čerpána, na pevnou látku, kterou lze dopravovat, stohovat a přepravovat běžnými prostředky.

Kombinovaná sekvence zahušťování a odvodňování kalu je páteří moderního hospodaření s biomasou. Vynechání zahušťování a přivádění zředěného kalu přímo do odvodňovacího zařízení má za následek předimenzované, přetížené stroje se špatnou suchostí koláče a vysokou spotřebou polymeru.

Technologie odvodňování kalu: Srovnávací přehled

Komerčně se využívá více technologií odvodňování kalu. Každý z nich funguje na různých fyzikálních principech a poskytuje jinou suchost koláče, spotřebu polymeru, stopu a spotřebu energie. Výběr závisí na typu kalu, velikosti zařízení, konečném způsobu zneškodnění a prioritách kapitál vs. provozní náklady.

Lis na pásový filtr

Pásový kalolis (BFP) je jednou z celosvětově nejrozšířenějších odvodňovacích technologií, zejména v aplikacích komunálních odpadních vod. Upravený kal je přiváděn mezi dva kontinuálně se pohybující porézní pásy, které nejprve odtékají gravitací a poté stlačují kal pomocí řady válců s postupně se zvyšujícím tlakem. Obsah sušiny koláče se obvykle pohybuje od 18–25 % TS pro směsný komunální kal. BFP mají nízkou spotřebu energie (1–2 kWh/tunu sušiny), ale vyžadují značné množství prací vody (3–10 m³/hod na metr šířky pásu) a jsou citlivé na variabilitu přiváděného kalu.

Odstředivka Dekantér

Usazovací odstředivky využívají odstředivou sílu (typicky 1 500–4 000 × g) k oddělení pevných látek kalu od kapalné fáze vysokou rychlostí. Dodávají 20–30 % suchosti koláče TS pro vyhnilý komunální kal a jsou vhodné pro velkoobjemový nepřetržitý provoz. Odstředivky jsou kompaktní, plně uzavřené (důležité pro kontrolu zápachu) a z velké části automatizované – ale jejich spotřeba energie je výrazně vyšší než u BFP, typicky 15–30 kWh/tunu suchých pevných látek, a náklady na jejich údržbu jsou zvýšené kvůli opotřebení abrazivními kaly.

Šroubovací lis

Šnekový lis přivádí kal do válcového síta a posouvá jej pomocí rotujícího šneku s progresivně klesajícím stoupáním, přičemž protlačuje volnou vodu přes síto, zatímco koláč je vypouštěn na výstupu. Moderní vícekotoučové šroubové lisy rychle získaly podíl na trhu díky jejich velmi nízká spotřeba energie (2–5 kWh/tuna DS), minimální pozornost obsluhy, nízké požadavky na mycí vodu a vhodnost pro malé až střední provozy. Suchost koláče je obvykle 15–22 % TS – nižší než u odstředivek – ale u aplikací, kde úspory nákladů na likvidaci ospravedlňují mírně vlhčí koláč, je výhoda provozních nákladů přesvědčivá.

Filtrační lis (deska a rám)

Vysokotlaké deskové a rámové filtrační lisy dodávají nejsušší koláč ze všech mechanických odvodňovacích technologií – typicky 35–45 % TS — učinit z nich preferovanou volbu tam, kde jsou kaly určeny ke spalování, spoluspalování nebo tam, kde jsou náklady na skládkování extrémně vysoké. Dávkový provoz, velká půdorysná plocha a vysoké investiční náklady omezují jejich použití na průmyslové kaly, kaly upravené vápnem a aplikace, kde je velmi vysoká suchost náročným požadavkem. Membránové filtrační lisy, které nafukují flexibilní membrány po naplnění, mohou v některých průmyslových aplikacích s kalem posunout suchost koláče nad 50 % TS.

Rotační vakuový filtr

Kdysi dominantní technologie pro odvodňování čistírenských kalů, rotační vakuové filtry byly v nových instalacích z velké části nahrazeny pásovými lisy a odstředivkami kvůli jejich relativně nízké suchosti (12–18 % TS), vysokým nárokům na energii a údržbu a otevřené konstrukci. Zůstávají v provozu ve starších komunálních provozech a v některých průmyslových aplikacích, kde jejich šetrný nepřetržitý provoz vyhovuje křehkým nebo vláknitým kalům.

Odvodňování kalu DAF: Manipulace s vedlejšími produkty flotační jednotky

Jednotky pro flotaci rozpuštěným vzduchem (DAF) jsou široce používány v průmyslovém i komunálním čištění odpadních vod k odstraňování nerozpuštěných pevných látek, tuků, olejů a tuků tím, že se na částice připojují mikroskopické vzduchové bubliny a vyplavují je na povrch jako sbíraný plovák. Výsledný kal DAF představuje jedinečné problémy s odvodňováním, které se výrazně liší od usazeného primárního nebo sekundárního biologického kalu.

Plovák DAF obvykle přichází do fáze odvodnění v 1–5 % TS — srovnatelný se zahuštěným biologickým kalem — ale jeho fyzikální charakter je zásadně odlišný. Kal DAF z potravinářského průmyslu, kafilerie nebo papíren je často vysoce stlačitelný, želatinózní a bohatý na tuky a bílkoviny, které odolávají odvodnění. Standardní úprava polymeru, která funguje dobře pro aktivovaný kal, může na plováku DAF fungovat špatně; Často jsou vyžadovány dvoupolymerové programy kombinující kationtové a aniontové polymery nebo přidání koagulantů, jako je chlorid železitý nebo síran hlinitý, před úpravou polymeru.

Pro odvodňování kalu DAF jsou nejčastěji používané technologie dekantační odstředivky a pásové filtrační lisy. Odstředivky zvládají vysoký obsah tuku spolehlivěji – akumulace tuku na tkaninách pásového lisu je chronickým provozním problémem v aplikacích DAF v potravinářském průmyslu. Šnekové lisy také ukázaly dobré výsledky u plováku DAF z komunálních závodů, kde je obsah lipidů nižší. Suchost dortu 12–20 % TS je typický pro kal DAF z potravinářského průmyslu, podstatně nižší než biologický kal, díky stlačitelné a hydrofilní povaze pevných látek.

V průmyslovém prostředí, kde se DAF používá k čištění odpadních vod z barev, představuje výsledný kal z barvy další komplikace. Pevné barvy – zejména z vodou ředitelných základních nátěrů obsahujících pryskyřice a pigmenty – tvoří lepkavý, přilnavý koláč, který může rychle slepit filtrační média a znečištěné misky odstředivky. Vyhrazené systémy odvodnění nátěrových kalů často používají kalolisy se syntetickými filtračními tkaninami určenými pro cykly čištění rozpouštědlem nebo účelově navržené sušárny kalu, které kombinují mechanické odvodnění s tepelným sušením v jedné jednotce pro dosažení 80–90 % TS pro klasifikaci jako bezpečný pevný odpad.

Systémy odvodňování kalů v průmyslových aplikacích

Kromě čištění komunálních odpadních vod jsou systémy odvodňování kalů ústředním prvkem široké škály operací průmyslových procesů. Termín „kaše“ obvykle popisuje směs s vyšší a jednotnější koncentrací pevných látek než kal z odpadních vod – často 10–40 % pevných látek podle hmotnosti – a může zahrnovat spíše anorganické částice (minerály, keramiku, kovy) než biologický materiál.

Mezi klíčové průmyslové aplikace odvodňování kalů patří:

• Těžba a zpracování nerostů — odvodňování hlušiny pomocí zahušťovadel, kalolisů nebo vakuových pásových filtrů; regenerace procesní vody pro recyklaci v oblastech s nedostatkem vody je primární hnací silou
• Stavba a ražba tunelů — bentonitové kaly a vrtné kaly z tunelovacích operací vyžadují rychlé odvodnění na staveništi pomocí mobilních kalolisů nebo odstředivek, než může být regenerovaná voda vypuštěna nebo znovu použita
• Výroba skla a keramiky — Suspenze jemných částic z operací mokrého broušení a leštění jsou odvodňovány vakuovými kotoučovými filtry nebo tlakovými filtry, aby se znovu získal cenný materiál a snížily se objemy vypouštěné odpadní vody
• Výroba energie — kaly popílku a spodního popílku ze spalování uhlí se odvodňují pomocí vakuových pásových filtrů nebo kalolisů jako součást systémů manipulace se suchým nebo polosuchým popílkem, které jsou vyžadovány předpisy na ochranu životního prostředí
• Zpracování potravin a nápojů — ovocné výlisky, obilné výpalky a škrobové kaše se před sušením nebo zpracováním krmiva odvodňují, přičemž dominantní volbou zařízení jsou šnekové lisy a dekantační odstředivky

Konstrukce průmyslového odvodňovacího systému kejdy musí brát v úvahu abrazivitu (která určuje materiály odolné proti opotřebení v odstředivkách a čerpadlech), distribuci velikosti částic (jemné částice pod 5 µm odolávají odvodnění a mohou vyžadovat filtrační pomůcky) a chemickou kompatibilitu mezi kejdou a smáčenými povrchy odvodňovacího zařízení.

Úprava polymeru: Proměnná, která řídí odvodňovací výkon

Prakticky u všech metod odvodňování kalu je úprava polymeru předřazeným krokem, který určuje, zda mechanické odvodňovací zařízení pracuje v rámci svého konstrukčního rozsahu, nebo má potíže s dosažením přijatelné suchosti koláče. Správná klimatizace je často účinnější než výběr vybavení.

Polyelektrolyty – nejčastěji kationtové polyakrylamidy – fungují tak, že neutralizují negativní povrchový náboj částic kalu a spojují částice do větších vloček uvolňujících vodu. Klíčové parametry pro optimalizaci v každém systém odvodnění kalu jsou:

• Dávka polymeru — typicky 3–10 kg aktivního polymeru na tunu sušiny pro komunální druhotný kal; při nadměrném dávkování dochází k plýtvání chemickými náklady a může dojít k přeúčtování, což snižuje výkon
• Ředění a make-up — emulzní polymery musí být před injektáží zředěny na 0,1–0,5% roztok; nedostatečné zředění vede k neaktivovanému polymeru, který prochází odvodňovacím stupněm bez úpravy kalu
• Míchání energie a doby kontaktu — dostatečný smyk je nutný k dispergování polymeru v kalu, ale nadměrný smyk po vytvoření vloček rozbije vločky a nelze je zvrátit; řadové statické mísiče nebo dynamické mísiče s nízkým střihem jsou preferovány před vysokorychlostními oběžnými koly

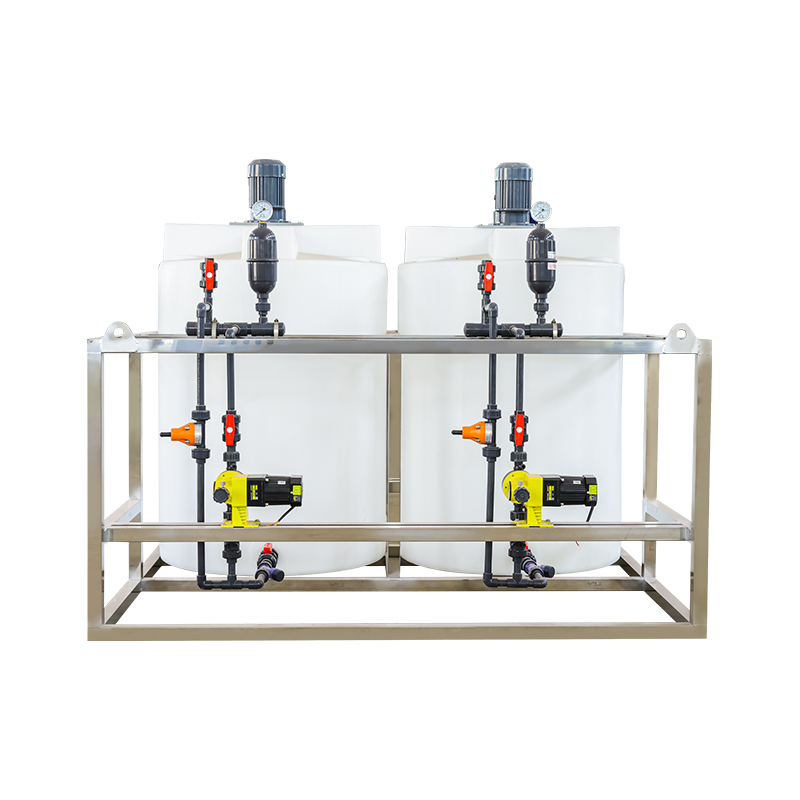

• Sludge variability — changes in feed sludge composition (e.g., after a storm event that dilutes primary sludge, or after changes in biological treatment) alter optimal polymer type and dose; automated polymer dosing systems with turbidity or capillary suction time (CST) feedback control significantly improve consistency

For sewage sludge dewatering at municipal plants, polymer costs typically represent 30–50% of total dewatering operating cost. A 10% reduction in specific polymer consumption through better conditioning optimization is frequently achievable and delivers meaningful budget savings without capital investment.
