Systém flotace rozpuštěného vzduchu: Vysvětlení úpravy vody DAF

Co je a Flotační systém rozpuštěného vzduchu ?

A flotační systém rozpuštěného vzduchu je technologie čištění vody, která odstraňuje suspendované pevné látky, tuky, oleje, tuky a jemné částice z vody tím, že je naváže na mikroskopické vzduchové bubliny. Jak tyto bubliny stoupají k povrchu, nesou s sebou kontaminanty a vytvářejí plovoucí vrstvu, která je mechanicky sbírána a pod ní zůstává vyčištěná odpadní voda.

Mechanismus jádra zahrnuje natlakování vody nasycené rozpuštěným vzduchem a její následné vypuštění do otevřené flotační nádrže při atmosférickém tlaku. Náhlý pokles tlaku způsobuje, že rozpuštěný vzduch vychází z roztoku jako miliony mikrobublinek, obvykle 10-100 mikronů v průměru . Tyto bubliny ulpívají na suspendovaných částicích a způsobují, že se spíše vznášejí než klesají – kritická výhoda oproti konvenční gravitační sedimentaci v aplikacích, kde jsou usazovatelné pevné látky minimální nebo kde je vyžadován rychlý výkon.

Systémy DAF jsou široce používány v oblasti úpravy komunální vody, průmyslové procesní vody a rekultivace odpadních vod. Jejich kompaktní půdorys a vysoká rychlost hydraulického zatížení je činí zvláště vhodnými pro zařízení s omezeným prostorem nebo požadavky na velkoobjemové zpracování.

Jak funguje čištění odpadních vod DAF: Fáze procesu

Pochopení provozní sekvence Čištění odpadních vod DAF pomáhá objasnit, proč technologie překonává alternativy v konkrétních profilech kontaminantů. Správně navržená jednotka DAF probíhá ve čtyřech hlavních fázích:

1. Chemická koagulace a flokulace

Do přitékající odpadní vody se nejprve dávkují koagulanty – obvykle síran hlinitý, chlorid železitý nebo směsi polymerů – k destabilizaci koloidních částic. Následuje flokulace, kdy jemné míchání povzbuzuje malé částice k aglomeraci do větších vloček, které přijímají bubliny. Správné dávkování chemikálií v této fázi přímo určuje účinnost následného odstraňování; Při nedostatečném dávkování zůstávají jemné pevné látky v suspenzi, zatímco předávkování zvyšuje objem kalu a náklady na chemikálie.

2. Nasycení recyklovaného tlaku

Část čištěných odpadních vod – obvykle 10–50 % vstupního průtoku — je recyklován a natlakován na 40–80 psi v saturační nádobě, kde je důkladně promíchán se stlačeným vzduchem. Při tomto zvýšeném tlaku se voda přesycená rozpuštěným vzduchem daleko přesahuje to, co je možné za atmosférických podmínek.

3. Flotace a separace

Stlačený recyklovaný proud se vstřikuje do flotační nádrže tryskou nebo difuzorem a mísí se s chemicky upraveným přítokem. Jak tlak klesá na atmosférický tlak, rozpuštěný vzduch nukleuje jako jemné bublinky, které se srážejí s vyvločkovanými částicemi a připojují se k nim. Naložené bubliny stoupají rychlostí 5-10 metrů za hodinu hromadící se jako plovoucí pokrývka na hladině nádrže. Rotující skimmer nebo mechanismus plážového škrabáku nepřetržitě odstraňuje tuto plovoucí vrstvu do násypky kalu.

4. Vyčištěné vypouštění odpadních vod

Vyčištěná voda vytéká ponořeným výstupem na dně flotační nádrže. V závislosti na navazujících požadavcích postupuje tato odpadní voda k biologickému čištění, filtraci nebo přímému vypouštění. V dobře fungujících systémech DAF, účinnost odstraňování nerozpuštěných látek 90–99 % jsou dosažitelné s celkovými suspendovanými pevnými látkami (TSS) v odpadní vodě běžně pod 10 mg/l.

Klíčové aplikace úpravy vody DAF v různých odvětvích

Úprava vody DAF řeší širokou škálu průmyslových a komunálních odpadních vod. Jeho účinnost s lehkými, neusazovatelnými kontaminanty jej řadí mezi preferovanou primární metodu čištění v následujících sektorech:

V aplikacích na zpracování potravin je DAF zvláště důležitý pro mlékárenské, jateční a mycí odpadní vody, kde by množství tuku a bílkovin rychle přemohlo jednotky biologického čištění bez primárního čištění. V komunálních podmínkách se společnost DAF prosadila jako kompaktní alternativa k sedimentačním nádržím pro přímou filtrační zařízení a rezervoárovou vodu s vysokými koncentracemi řas.

DAF vs. konvenční sedimentace: Porovnání výkonu

Rozhodnutí zavést systém flotace rozpuštěným vzduchem oproti tradičnímu gravitačnímu čištění závisí na fyzikálních vlastnostech cílových kontaminantů a hydraulických omezeních instalace. Následující srovnání ukazuje, kde má každá technologie rozhodující výhodu:

Rychlost hydraulického zatížení

Nádrže DAF pracují při plošném zatížení 4–20 m³/m²/h ve srovnání s 0,5–2,5 m³/m²/h pro konvenční sedimentaci. To se přímo promítá do menší plochy nádrže při stejné objemové propustnosti – často jednu čtvrtinu až jednu desetinu povrchová plocha ekvivalentní usazovací nádrže. U městských nebo rekonstrukčních instalací, kde je pozemek omezený, je tato výhoda často rozhodující.

Odstraňování částic s nízkou hustotou

Gravitační sedimentace závisí na částicích, které mají hustotu větší než voda. Buňky řas, emulgované oleje a jemná vlákna mají hustotu blízkou nebo nižší než 1,0 g/cm³ a ​​usazují se extrémně pomalu nebo vůbec. Společnost DAF toto omezení obrací – čím lehčí částice, tím snadněji se vznáší, jakmile se mikrobublina připojí. Díky tomu je DAF jedinou praktickou metodou čištění pro mnoho přítoků bohatých na řasy nebo s vysokým obsahem FOG (tuk, olej, mastnota).

Doba spouštění a odezvy

Jednotky DAF dosahují ustáleného provozu v 15–30 minut po spuštění, díky čemuž jsou velmi vhodné pro dávkové operace nebo závody s proměnlivým průtokem. Sedimentační nádrže vyžadují několik hodin ke stabilizaci a nejsou vhodné pro přerušované nebo nárazové zatížení.

Charakteristika kalu

Plovákový kal DAF je výrazně tlustší než sedimentační kal s typickými koncentracemi pevných látek 3–8 % sušiny oproti 0,5–2 % pro usazený kal. To snižuje náklady na následné odvodnění, ale může vyžadovat robustnější zahušťovací a likvidační infrastrukturu pro velkoobjemové instalace.

Úvahy o návrhu systému flotace rozpuštěným vzduchem

Výběr a dimenzování a flotační systém rozpuštěného vzduchu vyžaduje pečlivé vyhodnocení charakteristik přítoku, cílů procesu a podmínek na místě. Návrh systému a dlouhodobý výkon nejvíce ovlivňují následující faktory:

• Poměr vzduch/pevné látky (A/S): Poměr uvolněného rozpuštěného vzduchu k hmotnosti pevných látek, které mají být plaveny, typicky cílený mezi 0,005 a 0,06 ml vzduchu na mg pevných látek. Nedostatečná A/S má za následek neúplnou flotaci; přebytek zvyšuje spotřebu energie bez proporcionálního přínosu.
• Poměr recyklace: Vyšší poměry recyklace (až 50 %) poskytují více mikrobublin pro náročné přítoky, ale zvyšují spotřebu energie čerpadla. Většina systémů je optimalizována na 15–25 % pro dosažení rovnováhy mezi výkonem a účinností.
• Tlak saturátoru: Provozní tlaky 400–600 kPa (58–87 psi) jsou standardní. Vyšší tlaky zvyšují obsah rozpuštěného vzduchu, ale také zvyšují náklady na zařízení a energii. Účinnost saturátoru by měla být ověřena během uvádění do provozu, protože špatné rozpouštění vzduchu je častou příčinou nedostatečného výkonu.
• Geometrie nádrže: Obdélníkové nádrže DAF jsou upřednostňovány pro větší instalace kvůli rovnoměrnému rozdělení průtoku, zatímco kruhové konstrukce jsou běžné u menších jednotek balení. Hloubka nádrže se obvykle pohybuje od 1,5 do 3,0 m, přičemž mělké nádrže nabízejí rychlejší akumulaci plováků a sbírání.

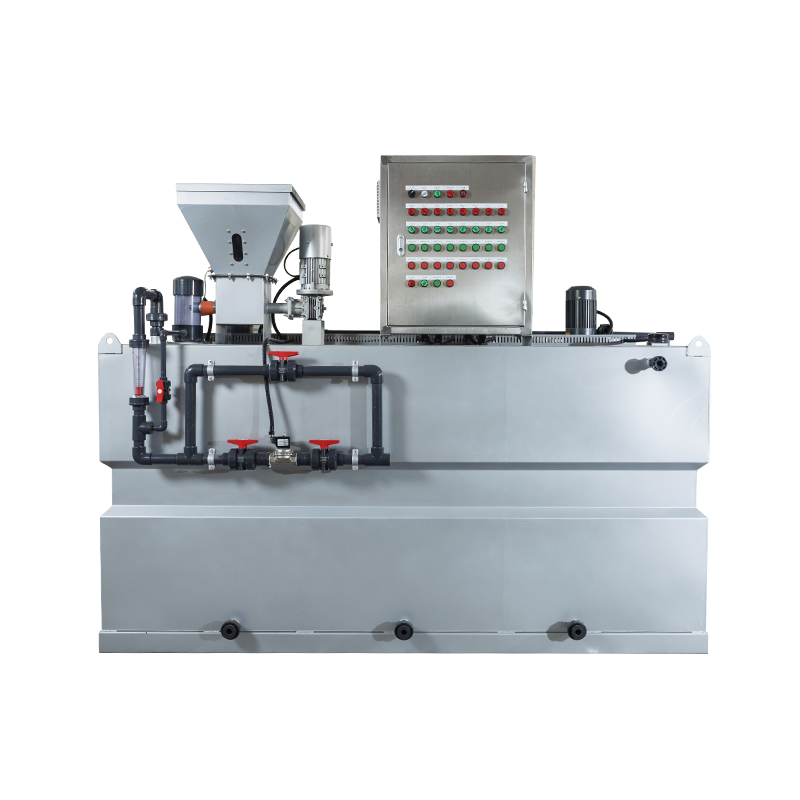

• Systém dávkování chemikálií: Integrovaný koagulační a flokulační stupeň s programovatelnými dávkovacími čerpadly a automatickou regulací pH je nezbytný pro konzistentní výkon napříč různými zátěžemi.
• Manipulace s kalem: Frekvence odstraňování plováku, velikost násypky kalu a zahušťovací nebo odvodňovací kapacita po proudu musí být přizpůsobeny zatížení pevnými látkami. Nepřetržité sbírání je vhodnější pro aplikace s vysokým zatížením; přerušovaný skimming vyhovuje přítokům s nižší koncentrací.

Pro průmyslové uživatele, kteří čistí vysoce proměnlivé odpadní vody – jako jsou sezónní zpracovatelé potravin nebo dávkové chemické závody – se důrazně doporučuje pilotní testování před dokončením specifikací systému DAF. Testování nádob a flotační zkoušky na stolici mohou charakterizovat chemickou poptávku, dosažitelnou kvalitu odpadních vod a tvorbu objemu plováku za reprezentativních podmínek.

Provozní optimalizace a běžné výzvy

Dokonce i dobře navržené systémy čištění odpadních vod DAF mohou mít nižší výkon, pokud nejsou provozovány s ohledem na proměnné procesu. Mezi nejčastější provozní problémy a jejich nápravné přístupy patří:

Rozbití a přenos plováku

Pokud se plováková pokrývka příliš zahloubí nebo je narušena turbulentním vstřikováním přítoku, části se mohou rozlomit a znovu vstoupit do proudu odpadních vod. Řešení zahrnují snížení hydraulického zatížení, nastavení přítokových distribučních přepážek a zvýšení frekvence sbírání. Plovoucí pevné látky by měly být odstraněny dříve, než se nahromadí Hloubka 150-200 mm .

Nedostatečná tvorba mikrobublin

Špatná tvorba bublin – viditelná spíše jako velké nepravidelné bubliny než jako jemný bílý oblak – obvykle indikuje znečištění saturátoru, opotřebení trysky nebo nedostatečný recyklační tlak. Pravidelná kontrola trysek a tlakoměrů v kombinaci s měsíčním proplachem saturátoru většině případů zabrání.

Drift dávkování chemikálií

Složení přílivu se mění sezónně a podle výrobních plánů. Výkon DAF je vysoce citlivý na dávku koagulantu; 20% změna v přítokovém TSS nebo organické zátěži může vyžadovat odpovídající úpravu dávkování polymeru nebo koagulantu. Online monitorování zákalu ve výtocích v kombinaci s pravidelným testováním nádob je nejspolehlivějším přístupem pro udržení optimální chemické dávky.

Vlivy teploty

Studená voda zadržuje více rozpuštěného vzduchu, ale zvyšuje viskozitu vody a zpomaluje rychlost růstu bublin. V podnebí s výraznými sezónními teplotními výkyvy se může výkon DAF v zimě zhoršit bez překalibrování recyklačního poměru a dávkování chemikálií. Vyhřívané přítokové nebo izolované nádrže mohou být zaručeny pro instalace v chladných oblastech.

Vznikající vývoj v technologii DAF

Pokračující výzkum a průmyslové přijetí vedly k několika pokrokům v designu flotace rozpuštěným vzduchem, které nyní vstupují do běžných aplikací:

• Nanobubliny DAF: Generování bublin v 0,1–1 mikron dosah prostřednictvím hydrodynamické kavitace nebo elektrochemických prostředků umožňuje připojení k mnohem jemnějším částicím a koloidní hmotě, které konvenční DAF nedokáže účinně zachytit. Pilotní instalace při úpravě pitné vody dosáhly za optimalizovaných podmínek rychlosti odstraňování kryptosporidií přesahující 3 log.
• DAF s vysokou sazbou: Pokroky v konstrukci vstupní trysky a geometrii přepážky posunuly v některých komerčních jednotkách rychlosti povrchového zatížení nad 30 m³/m²/h, což dále snížilo půdorys nádrže bez obětování kvality odpadních vod.
• Integrované systémy DAF-MBR: Kombinace DAF jako fáze předúpravy s membránovými bioreaktory snižuje zanášení membrány, prodlužuje životnost membrány a zlepšuje celkovou kapacitu systému pro náročné cíle kvality odpadních vod.
• Automatizované řízení procesu: Systémy řízení dávkování podporované strojovým učením mohou dynamicky upravovat poměr koagulantu, flokulantu a recyklace v reálném čase na základě senzorů přítokového zákalu, průtoku a kvality odtoku – snížení spotřeby chemikálií 10–25 % ve srovnání s provozem s fixní dávkou v zařízeních s proměnným zatížením.

Vzhledem k tomu, že regulační limity pro nerozpuštěné pevné látky, fosfor a mikroplasty se celosvětově zpřísňují, má flotace rozpuštěným vzduchem dobrou pozici, aby se stala ještě důležitější technologií v nových i modernizovaných zařízeních na úpravu vody v komunálních a průmyslových sektorech.
