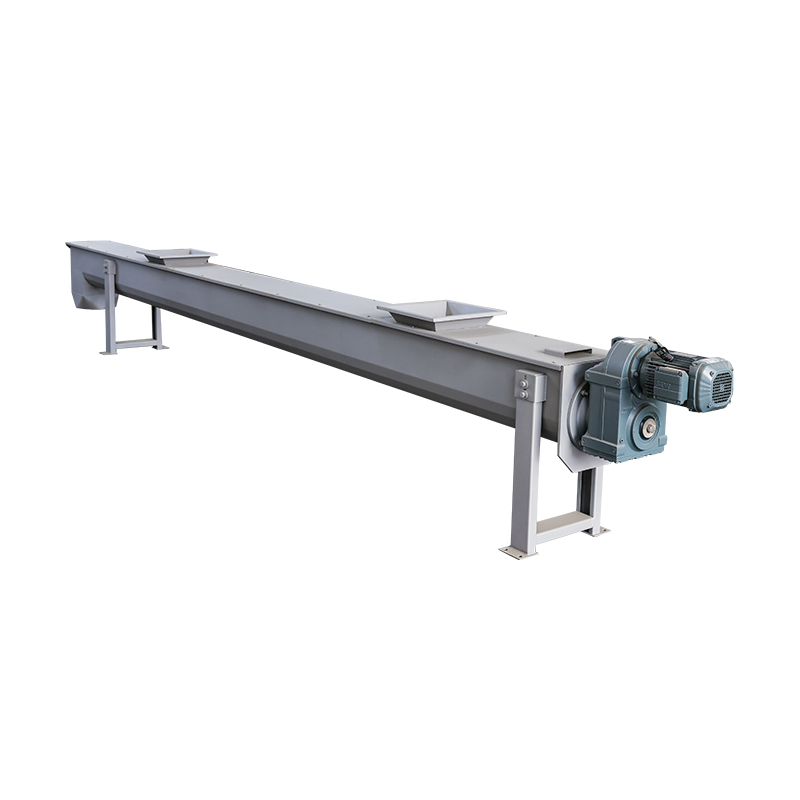

Bezhřídelové/hřídelové šnekové dopravníky jsou vhodné pro manipulaci se shrabky v komunálních čistírnách odpadních vod, domovních předčištění odpadních vod, komunálních dešťových a odpadních čerpacích stanicích a čistírnách vod. Používají se především ve spojení se zařízeními, jako jsou síta nebo odvodňovací stroje pro přepravu shrabků nebo odvodněného kalu.
· Pohonná jednotka využívá na hřídeli namontovaný spirálový převod s paralelním hřídelem, vyznačující se kompaktní konstrukcí a hladkým a bezpečným provozem;
· Žlab ve tvaru U obsahuje vnitřní výstelku, která nabízí vysokou odolnost proti opotřebení, prodlouženou životnost a snadnou výměnu;
· Směr dopravy je určen směrem spirály lopatek šneku a otáčením motoru, což umožňuje obousměrnou dopravu;
· Využívá širokokanálový dopravníkový systém, který zabraňuje ucpání, zajišťuje spolehlivý provoz, nízkou hlučnost a pohodlnou údržbu.
Toto zařízení využívá kontinuální žlabový pásový dopravník. Materiály jsou na dopravník vypouštěny ze síta nebo výstupu odvodňovacího stroje. Materiály, poháněné elektromotorem, jsou dopravovány spirálovými lopatkami z jednoho konce na druhý. Na konci terminálu je dopravník propojen s vozíkem na odpad pro následné zpracování.

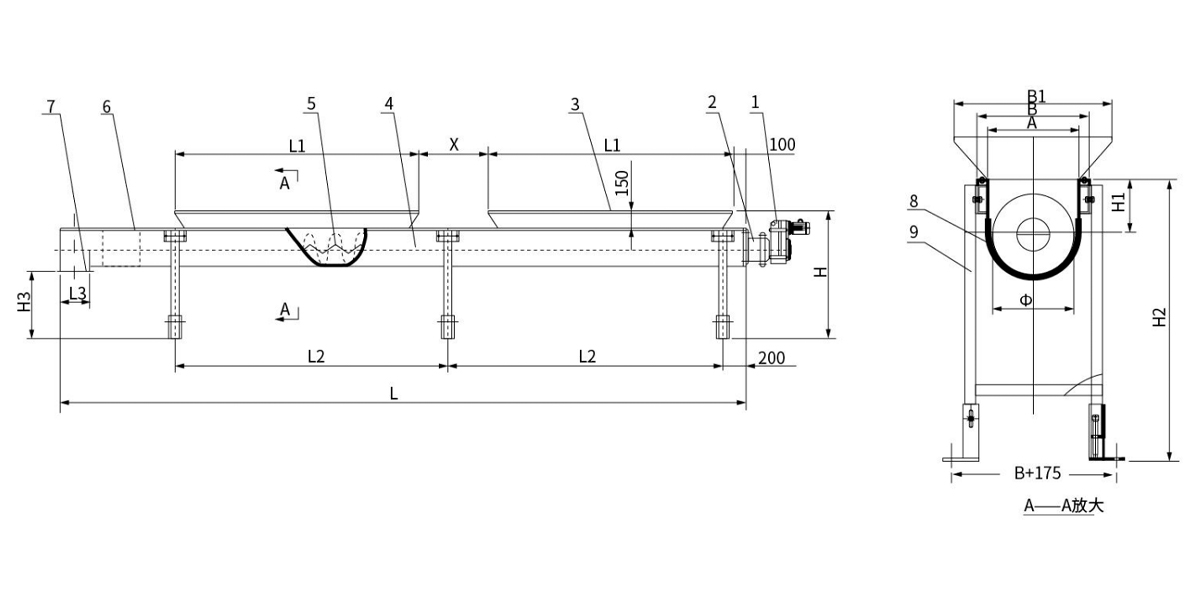

| 1 | Pohonná jednotka | 6 | Krycí deska |
| 2 | Ložiskové pouzdro | 7 | Výpust |
| 3 | Vstup krmiva | 8 | Podšívka odolná proti opotřebení |
| 4 | Pouzdro ve tvaru U | 9 | Nosný rám (výškově nastavitelný) |
| 5 | Šroubová čepel |
| Parametry/Model | LS-200W | LS-250W | LS-300W | LS-350W | LS-400W | |||
| Jmenovitý průměr šroubu D (mm) | 200 | 250 | 300 | 350 | 400 | |||
| Průměr šroubuφ(mm) | 185 | 235 | 285 | 320 | 385 | |||
| Průtok Q (m³/h) | Montážní úhel α (°) | 0° | 1.5 | 3.6 | 6 | 8.4 | 11.7 | |
| 5° | 1.35 | 3.24 | 5.4 | 7.56 | 10.53 | |||
| 15° | 1.05 | 2.52 | 4.2 | 5.88 | 8.19 | |||
| 25° | 0.9 | 2.16 | 3.6 | 5.04 | 7.02 | |||
| Rychlost otáčení šroubu n (ot./min) | 12~16 | |||||||
| Výkon motoru N (kW) | 0,75~5,5 (v závislosti na L a α) | |||||||
| Montážní rozměry (mm) | Průměr vložky odolné proti opotřebení A | φ 40 | ||||||
| Průměr pouzdra B | φ 110 | |||||||
| Šířka vypouštěcího otvoru B1 | Kompatibilní s odpovídajícím vybavením | |||||||
| Délka šroubu L | V závislosti na požadavcích uživatele | |||||||
| Délka přívodu L1 | Kompatibilní s odpovídajícím vybavením | |||||||
| Vzdálenost mezi konzolami L2 | (L-1000)/2~L-71000)/3 | |||||||
| Šířka vypouštěcího otvoru L3 | 250 | 250 | 300 | 350 | 400 | |||
| Celková výška vybavení H | Kompatibilní s odpovídajícím vybavením | |||||||
| Výška od středu hřídele šroubu ke krycí desce H1 | 140 | 165 | 188 | 210 | 240 | |||
| Výška krycí desky H2 | H-150 | |||||||
| Nižší výška pouzdra H3 | Kompatibilní s odpovídajícím vybavením | |||||||
Bezhřídelový šroubový dopravník: Používá se především pro dopravu materiálů, které jsou náchylné k zamotání a mají vysokou viskozitu, čímž účinně řeší problémy s ucpáváním.
Rozsah aplikace:
1. Environmentální vodohospodářské služby: Doprava odvodněných kalů, shrabků a drti.
2. Průmyslový sektor: Tuhý komunální odpad, potravinářský odpad, chemické kaly a viskózní chemické suroviny.
3. Odvětví stavebních materiálů: Práškové materiály jako cementová surová moučka a popílek.
S pevným technickým základem a systémem kvality certifikovaným ISO pomáhá Hengye zákazníkům v různých odvětvích zlepšit účinnost čištění, snížit provozní náklady a splnit globální environmentální normy.
