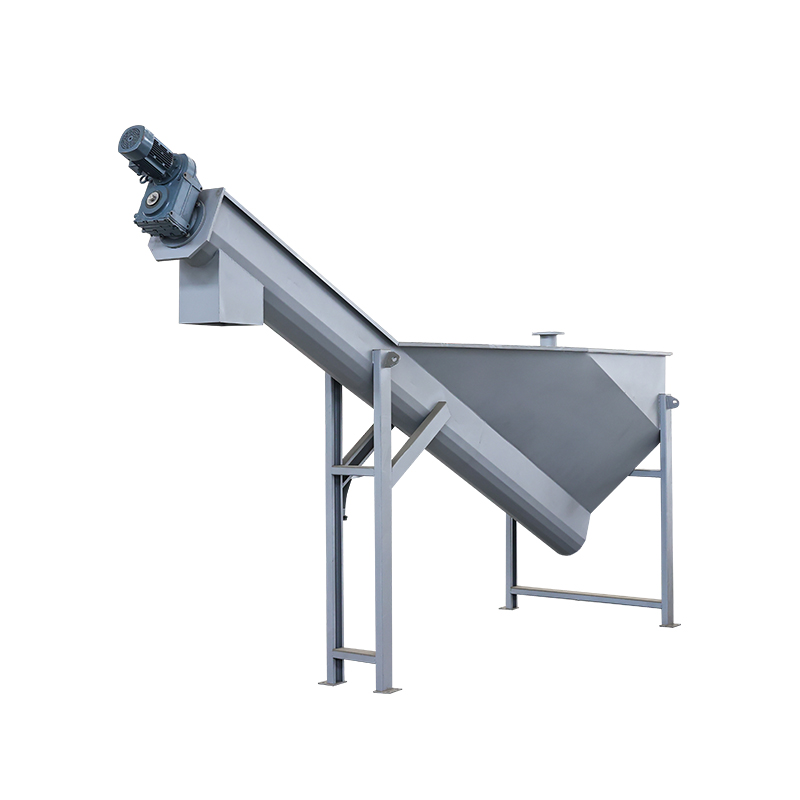

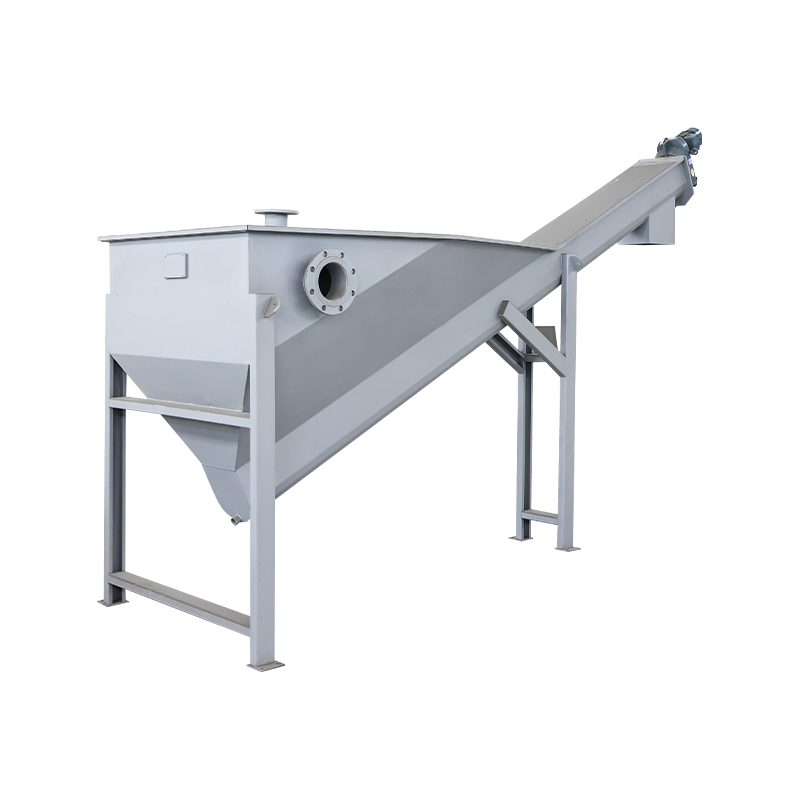

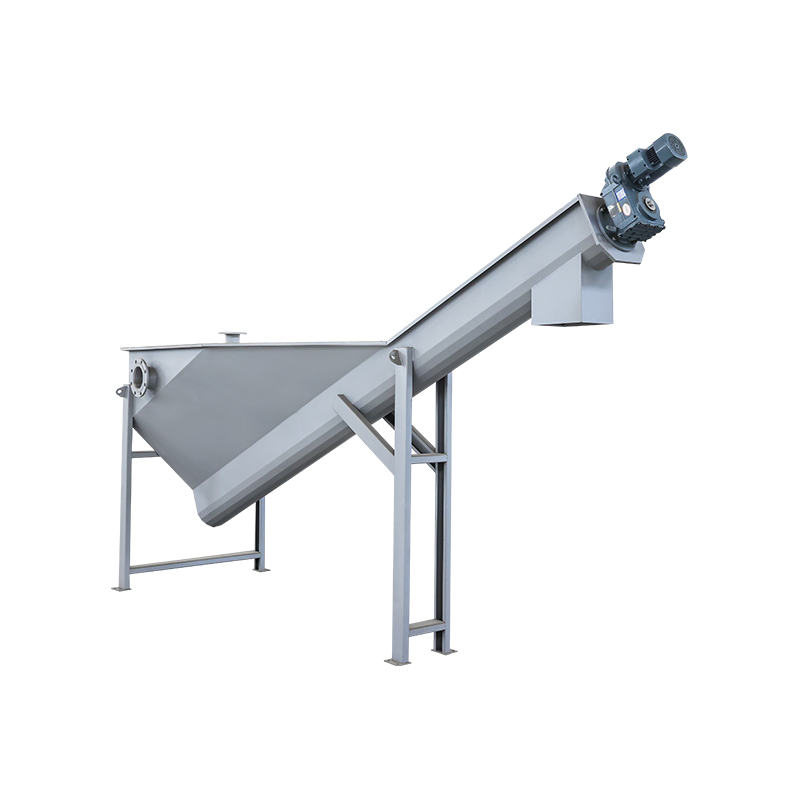

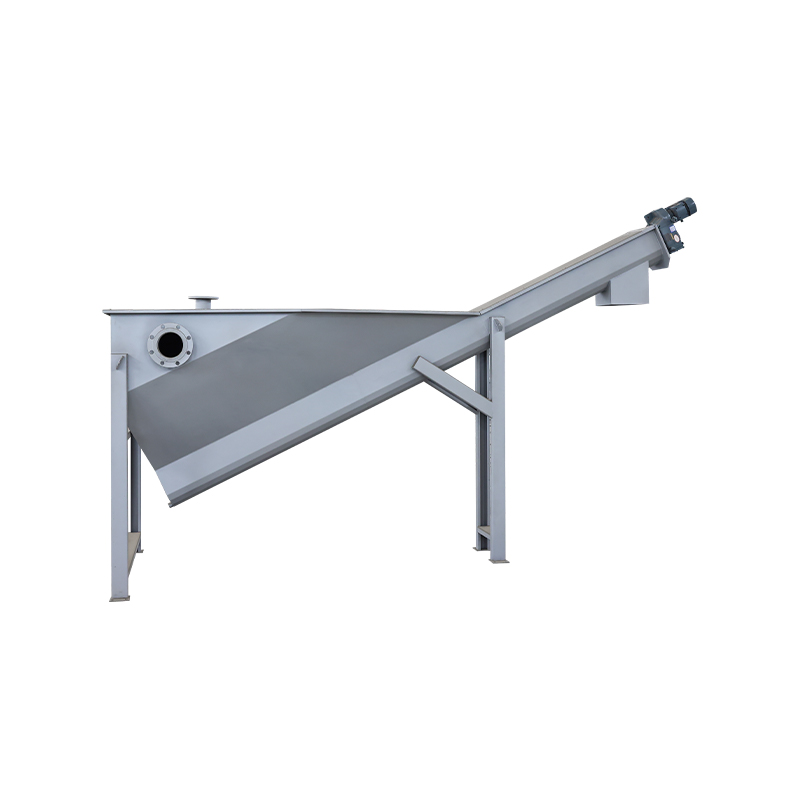

Odlučovač písku a vody je vhodný pro odstraňování písku v usazovacích nádržích městských čistíren odpadních vod. Primárně se používá ve spojení s cyklónovými sedimentačními nádržemi, stroji na odstraňování písku nebo mostovými sacími sběrači písku k dalšímu zpracování vypouštěné směsi písku a vody.

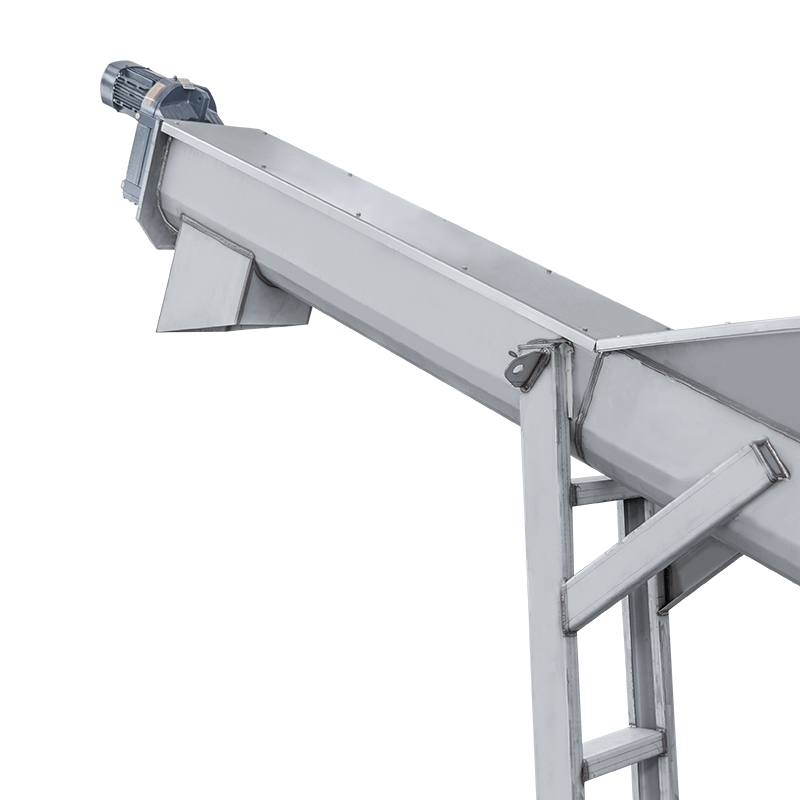

· Hnací systém využívá na hřídeli namontované spirálové redukční převodovky s paralelním hřídelem, vyznačující se kompaktní konstrukcí a hladkým a bezpečným provozem;
· Míra výtěžnosti pro částice větší než 0,2 mm dosahuje po separaci až 96 %;
· Žlaby ve tvaru U jsou vyloženy vložkami odolnými proti opotřebení, zajišťující dlouhou životnost a snadnou výměnu;
· Plně uzavřený provoz udržuje příznivé podmínky prostředí. Rám zajištěný rozpěrnými šrouby, což eliminuje potřebu vložených kotev.

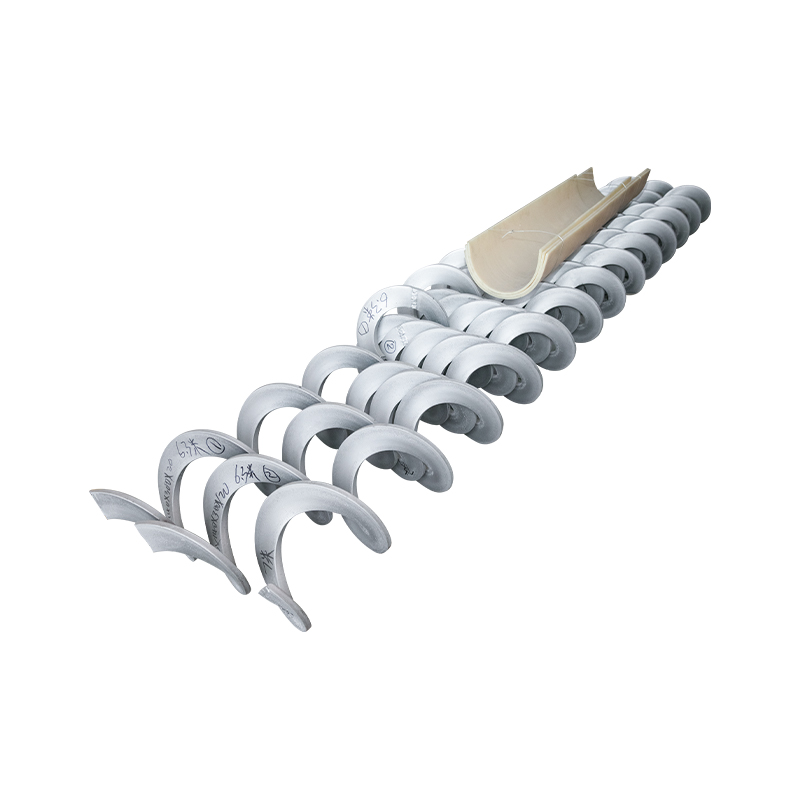

Toto zařízení využívá šroubový mechanismus bez hřídele. Směs písku a vody se přivádí do separátoru shora. Štěrk se usazuje gravitací v separačním žlabu písek-voda. Rotace bezhřídelového šneku postupně tlačí štěrk podél žlabu ve tvaru 25 % U směrem k výstupu. Štěrk pak padá do přijímacího válce pro externí transport. Oddělená voda přetéká z výstupu separačního žlabu, což zlepšuje provozní prostředí a usnadňuje externí transport.

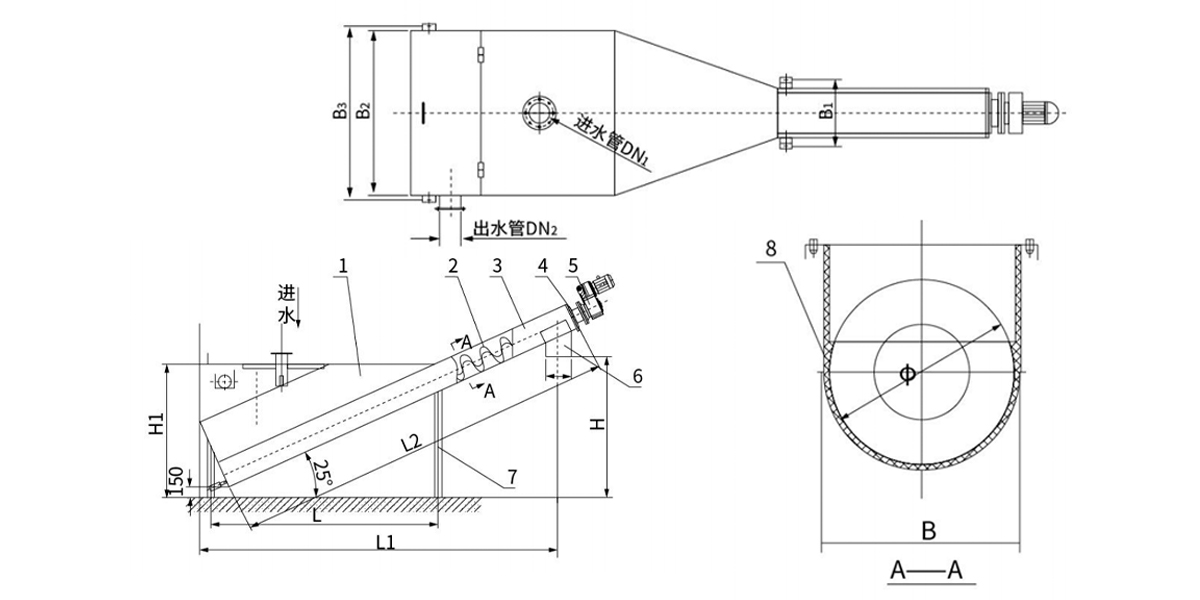

| 1 | Separační nádrž | 5 | Pohonná jednotka |
| 2 | Spirálová čepel | 6 | Výpust písku |
| 3 | Kanál ve tvaru U | 7 | Podpěrný rám |
| 4 | Ložiskové pouzdro | 8 | Podšívka odolná proti opotřebení |
| Model/Specifikace | LSF-260 | LSF-300 | LSF-350 | LSF-400 | ||
| Jmenovitý průměr šroubu D (mm) | 260 | 300 | 350 | 400 | ||
| Průměr šroubu M (mm) | 235 | 285 | 320 | 385 | ||
| Kapacita zpracování Q (l/s) | 5~12 | 12-20 | 20-27 | 27-35 | ||
| Montážní úhel α (°) | 25 | |||||
| Rychlost otáčení šroubu n (ot./min) | ≈4.8 | |||||
| Výkon motoru N (kW) | 0.37 | 0.55 | 0.75 | |||
| Rychlost obnovy (velikost částic ≥0,2 mm) | ≥96 | |||||
| Obsah vlhkosti po separaci písku (%) | <65 | |||||
| Montážní rozměry (mm) | φ | 220 | 270 | 320 | 390 | |
| B | 260 | 310 | 345 | 410 | ||
| B1 | 710 | |||||
| B2 | 1200 | 1360 | 1500 | 1800 | ||
| B3 | B2 80 | |||||
| DN₁ | 100 | 150 | 200 | 250 | ||
| DN₂ | 150 | 200 | 250 | 300 | ||
| L | 2800 | 3000 | 3200 | 3400 | ||
| L1 | 3840 | 4380 | 5760 | 6150 | ||
| L2 | 2800 | 2800 | 3800 | 3800 | ||
| H | 1550 | 1750 | 2400 | 2550 | ||
| H₁ | 1600 | 1700 | 2150 | 2150 | ||
Odlučovač písku: Používá se především jako podpůrné zařízení pro pískové komory v čistírnách odpadních vod k oddělování a čištění částic písku.
Rozsah použití:
1. Ochrana životního prostředí obce: Separace pískové vody v cyklónových pískových komorách nebo provzdušňovaných pískových komorách velkých a středně velkých čistíren odpadních vod.
2. Průmyslové odpadní vody: Odstraňování písku v čistírnách vody a čištění písku v odpadních vodách při zpracování potravin.
S pevným technickým základem a systémem kvality certifikovaným ISO pomáhá Hengye zákazníkům v různých odvětvích zlepšit účinnost čištění, snížit provozní náklady a splnit globální environmentální normy.
