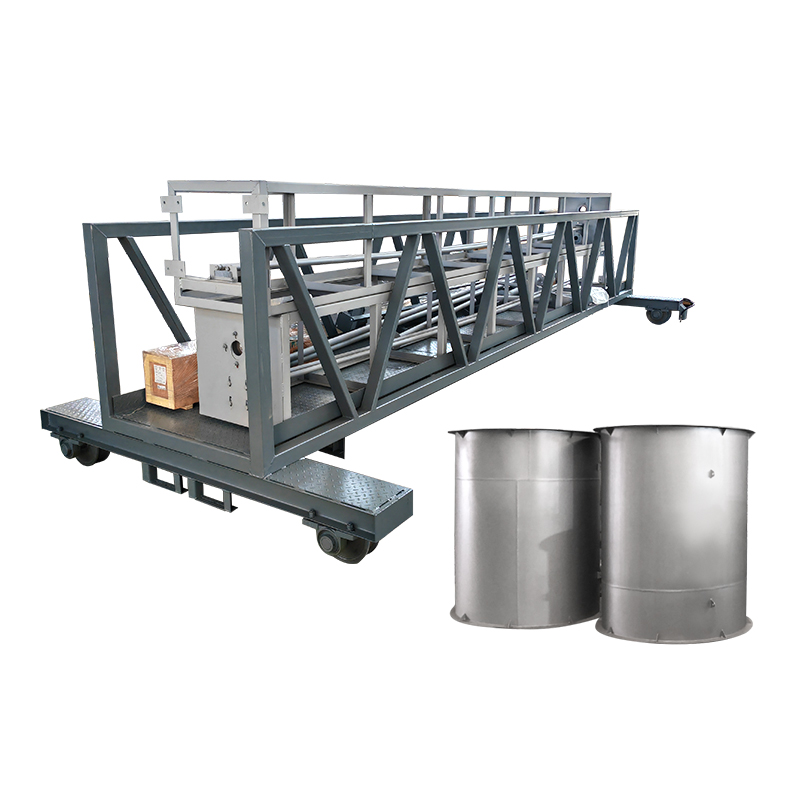

Středově poháněné zahušťovadlo se primárně používá pro zahušťování usazeného kalu ve středně velkých až malých zahušťovacích nádržích v komunálních čistírnách odpadních vod nebo v projektech průmyslového čištění odpadních vod. Toto zařízení využívá gravitační koncentraci ke snížení objemu kalu, čímž se zmírňuje procesní zatížení v systémech odvodňování kalu a zvyšuje se účinnost odvodňování. Slouží jako krok předúpravy pro operace odvodňování kalu.
· Pracovní můstek má celomostový design s materiálovými možnostmi včetně uhlíkové oceli, nerezové oceli nebo betonových konstrukcí;
· Systém pohonu využívá vertikální třístupňový cykloidní větrníkový reduktor nebo kombinaci spirálového reduktoru a šnekového reduktoru pro zajištění výstupního točivého momentu a rychlosti;
· Koncentrační tyče jsou rovnoměrně rozmístěny na škrabkách pro zvýšení účinnosti koncentrace;
· Spodní konec hřídele škrabky obsahuje podvodní ložiska a škrabky, které zabraňují vychýlení hřídele během otáčení a zabraňují hromadění kalu ve sběrném žlabu;
· Duální mechanická a elektrická ochrana proti přetížení zajišťuje bezpečný a spolehlivý provoz;
· Jednoduché ovládání s možností přímého místního/vzdáleného ovládání.
Toto zařízení využívá otočný mechanismus řetězové desky s pevnou mřížkovou plochou. Jak odpadní voda protéká, zachycují se nečistoty větší než mezery mezi tyčemi. Zuby hrabací desky pronikají do mezer mezi tyčemi. Když pohonná jednotka otáčí tažným řetězem, shrnovací zuby zvedají nečistoty zachycené na povrchu síta nahoru k vyhazovacímu otvoru. Nečistoty vypadnou gravitací přes vypouštěcí otvor do dopravníku nebo vozíku na odpad k odstranění nebo dalšímu zpracování.

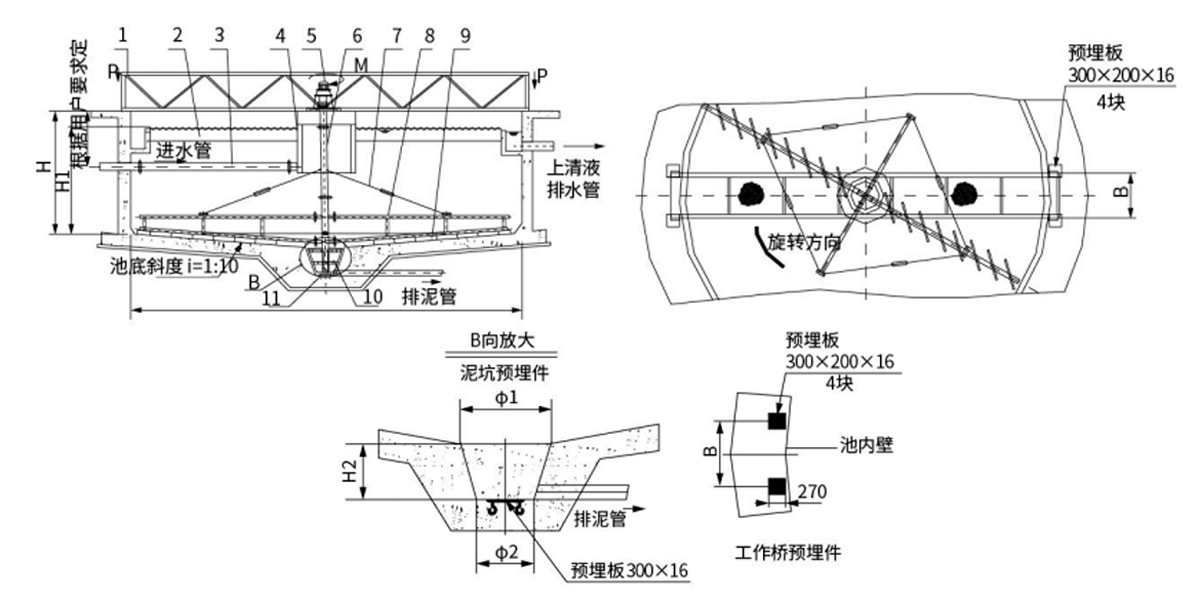

| 1 | Pracovní most | 7 | Spojovací tyč |
| 2 | Výpustní jezová deska | 8 | Rameno škrabky |
| 3 | Přívodní potrubí | 9 | Škrabka Bar |
| 4 | Průtokový válec | 10 | Spodní stírací deska |
| 5 | Pohonná jednotka | 11 | Spodní ložisko |
| 6 | Střední vertikální hřídel |
| Parametry/Model | ZCG-5 | ZCG-6 | ZCG-8 | ZCG-10 | ZCG-12 | ZCG-14 | ZCG-16 | ZCG-18 | ZCG-20 | |
| Průměr bazénuφ(m) | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | |
| Hloubka obvodového bazénu H (m) | 3,5 ~ 4,5 (přizpůsobeno podle požadavků uživatele) | |||||||||
| Hloubka vody na okraji bazénu H1 (m) | 3.5~4.0 (přizpůsobeno podle požadavků uživatele) | |||||||||
| Lineární rychlost vnějšího okraje V (m/min) | 1,5~3,0 | |||||||||
| Výkon motoru N (kW) | 0.37 | 0.55 | 0.75 | |||||||
| Montážní rozměry (mm) | B | 1050 | 1250 | |||||||
| φ1 | 1000 | 1200 | ||||||||
| φ2 | 500 | 800 | ||||||||
| H2 | 700 | 800 | ||||||||
| Koncové zatížení P2 pracovního mostu (kN) | 30 | 33 | 36 | 40 | 48 | 55 | 65 | 72 | 81 | |
| Maximální pracovní točivý moment (N·m) | 19 | 22.5 | 45 | 56 | 67 | 100 | 122 | 148 | 172 | |
Škrabka: Používá se především pro sběr a odstraňování kalu ze dna kruhových sedimentačních nádrží.
Rozsah aplikace:
1. Komunální odpadní vody: Kontinuální vypouštění kalu do sekundárních usazovacích nádrží a primárních usazovacích nádrží.
2. Průmyslové odpadní vody: Radiální sedimentační nádrže v průmyslových odvětvích, jako je petrochemie, ocel a výroba energie.
3. Závody na úpravu vody: Odstraňování kalů v sedimentačních nádržích s horizontálním průtokem.
S pevným technickým základem a systémem kvality certifikovaným ISO pomáhá Hengye zákazníkům v různých odvětvích zlepšit účinnost čištění, snížit provozní náklady a splnit globální environmentální normy.
